Linux板卡I2C驅動開發設計調試經驗
2023-03-08 17:34:36
wolyond
12
當我們拿到板子調試一個I2C設備驅動的時候,或者寫設備驅動代碼的時候要先做哪些東西呢?總結下我們這里的幾個步驟,喜歡可以收藏。
1,檢查電路板i2c連接的總線位置,下圖1是一個I2C接口的RTC芯片芯片,查資料可以知道7bit地址為0x32;
2,使用linux的命令i2cdetect工具檢測總線0的所有設備是否在線,這樣就可以知道硬件是否正常通訊,如下圖2;

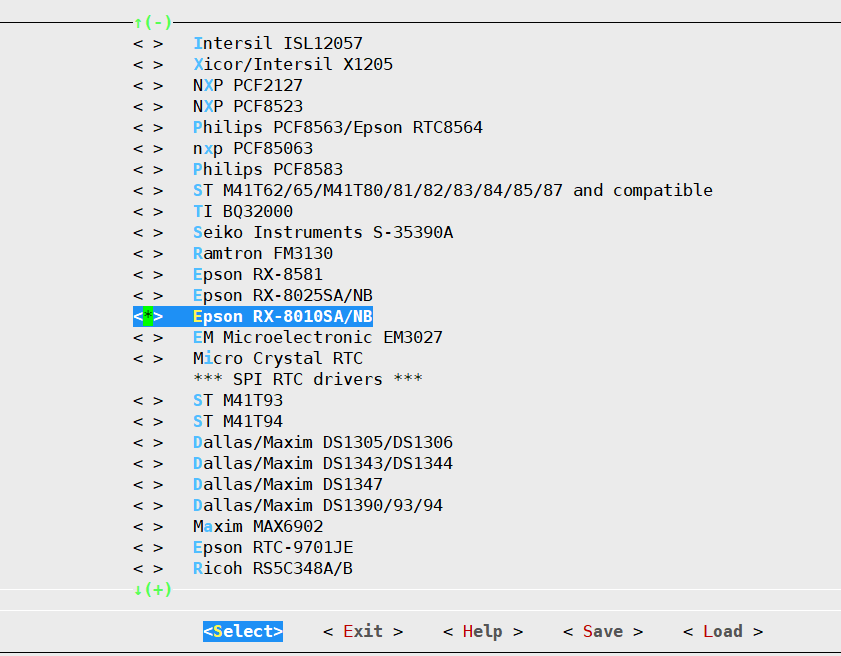

3,這個芯片在linux內核中可以找到對應驅動,如下圖3,如果需要自行編寫i2c設備驅動需要在對應內核driver的目錄中編寫。

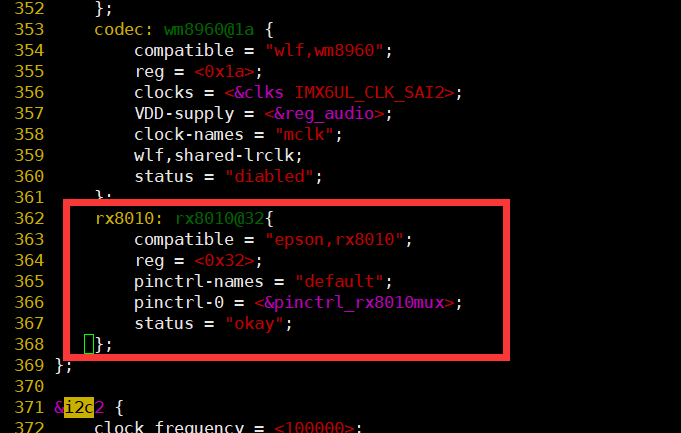

4,最后到dts樹文件中加上我們的設備,啟動時就可以加載我的設備驅動,到此完成了一個i2c設備驅動的添加。
以上就是我們的調試經驗,更復雜的是編寫對應的設備驅動,歡迎大家聯系我們定制開發Linux嵌入式板卡,我們無錫旺揚科技專業設計經驗超過十五年,設計到生產一站式服務!
